1 二叉排序树、AVL树

数据结构，就是定义一种性质，并且维护这种性质

BS 树👉AVL 树

课程内容#

二叉排序树#

[又叫二叉搜索树、二叉查找树]

基础知识#

性质：对于任意一个三元组，左子树 < 根结点 < 右子树
用途：解决与查找、排名相关的检索需求
【为什么树形结构的查找入口一定是根结点？】
- 首先明白点和边的含义：集合和关系
- 而根结点代表全集
结构操作：增删查
- 增
  - 不断与子树的根结点比较，递归，直到子树没有子结点
  - ⭐新结点一定会成为叶结点
- 删 [结点]
  - 度为 0：直接删除
  - 度为 1：把子树 [孤儿子树] 直接挂到其父结点上
  - 度为 2：[稍麻烦]
    - 找到前驱或者后继替换原结点
      - 前驱结点：其左子树中最大值对应的结点 [该结点一定没有右子树，度最多为 1]
      - 后继结点：其右子树中最小值对应的结点 [该结点一定没有左子树，度最多为 1]
      - 【只针对度为 2 的结点，否则需考虑往父结点找、找到什么程度？】
    - ⭐从而转换为删除度为 0 或 1 的结点 [前驱或者后继] 问题
    - [亦可理解为一维数组的删除操作]
- 查：根据性质递归查找即可
插入顺序会影响树形结构，对应不同的平均查找效率
- 同样的序列，但不同的插入顺序
- 平均查找效率：结点查找次数的期望值。即平均查找次数：查找总次数 / 结点数
  - 假设每个结点等概率地被查找
中序遍历→从小到大的有序序列
可参考《基础数据结构》——3 树与二叉树 —— 二叉搜索树

扩展内容#

[具体代码见代码演示 —— 二叉排序树]

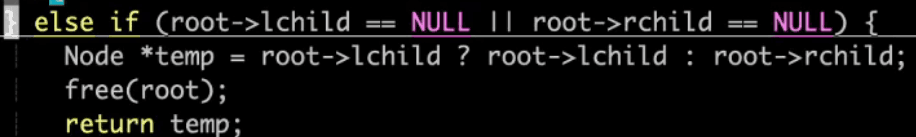

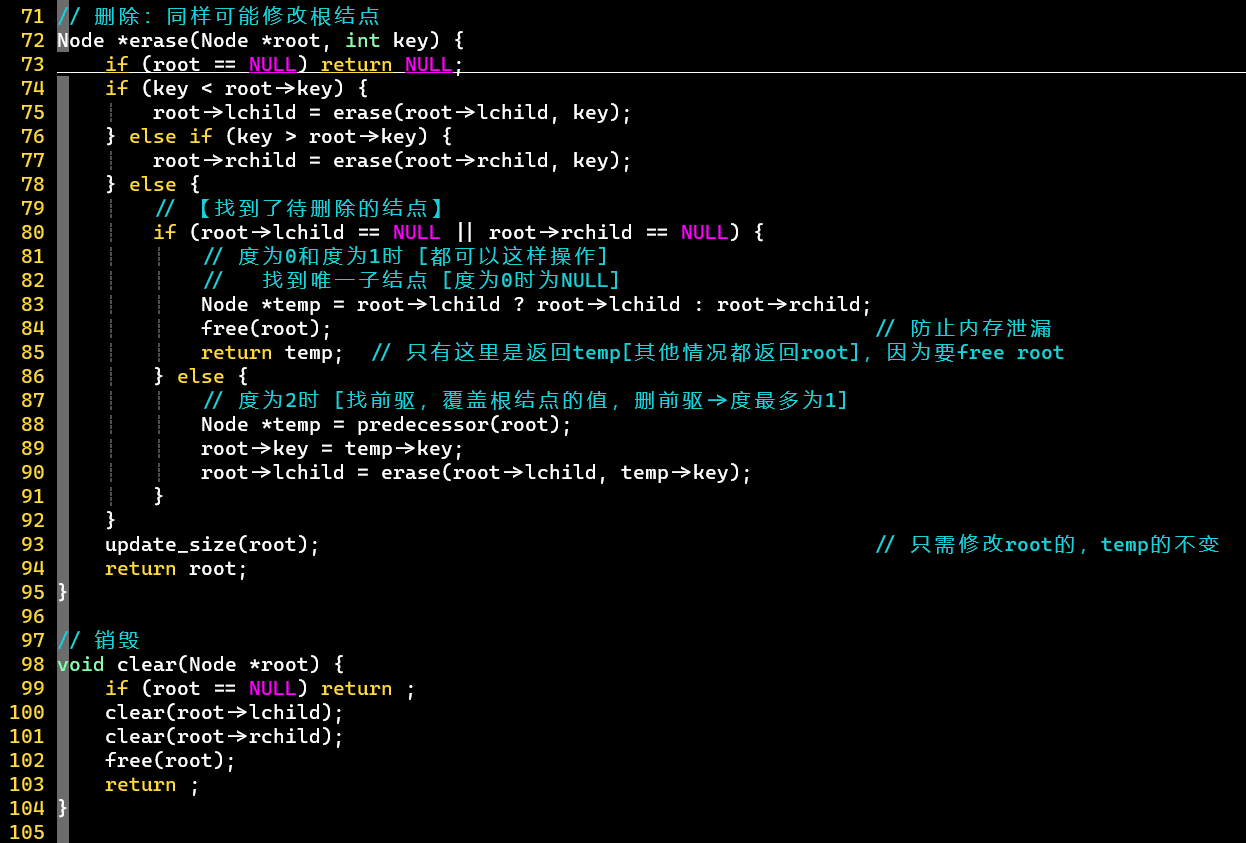

删除操作优化 [代码演示 —— 二叉排序树]
- 度为 0 和度为 1 的结点删除操作可以共用【度为 1】的删除操作代码

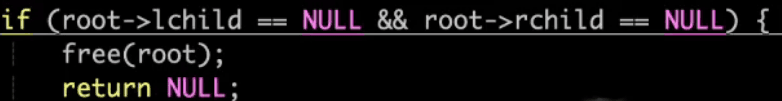

- 度为 0 的代码
- 度为 1 的代码
- 当度为 0 时，temp 指向 NULL，同样销毁 root，然后返回 NULL

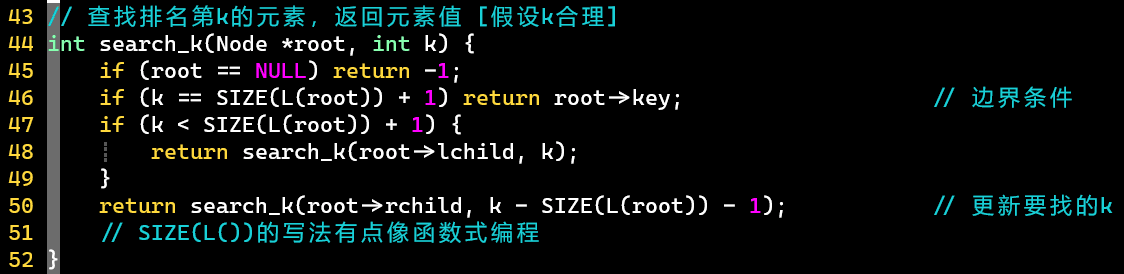

<排名问题>—— 找排名第k 位的元素
- ⭐增加 size 字段，记录每棵子树的结点数量 [包括根结点]
  - 数据结构的精髓，针对具体问题【修改结构定义】
  - 插入、删除时要更新 size
- 查找条件
  - ① k = LS + 1，根结点就是咱们要找的值
  - ② k < LS + 1，排名第 k 位的元素在左子树中，到左子树中继续找
  - ③ k > LS + 1，排名第 k 位的元素在右子树中，到右子树中找排名第 k - LS - 1 位的元素
  - [PS] LS 即左子树的结点数量
  - 在边界条件处输出 [-1 或 key]

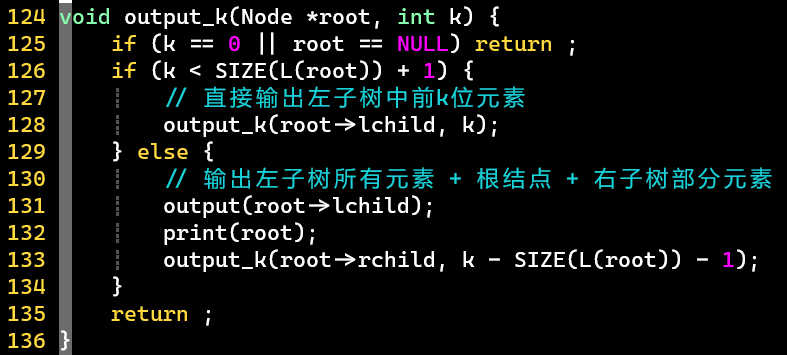

<Top-k 问题>—— 找排名前k 位的元素 [排名 <=k 的所有元素]
- 【基于排名问题】
- 查找条件
  - ① k = LS + 1，把左子树中的值全部输出
  - ② k < LS + 1，前 k 位元素全都在左子树中
  - ③ k > LS + 1，根结点和左子树中的元素，都属于前 k 位元素
  - 相当于一直缩小树的大小，从而转变成第一种情况
  - 解法其实很多 [比如堆]，没有标准答案
二叉排序树和快速排序的关系
- 【二叉排序树是快速排序在思维结构层面用的数据结构】
- 快速排序中的 Partition 操作
  - 把基准值看成二叉排序树的根结点
  - 每一次 Partition 操作后，基准值和左、右两边的关系其实就是👇
  - 根结点和左、右子树的关系
- ⭐弄懂下面两个思考即可理解两者关系
  - 思考 1：快排的时间复杂度和二叉排序树的建树时间复杂度之间的关系
    - 其实是一码事，建树过程类似多个 Partirion 过程
  - 思考 2：快速选择算法和二叉排序树之间的关系
    - 两者本质也一样，前者表现为算法，后者表现为数据结构
  - [个人理解]
    - 快速排序是一堆数先做一次 Partition，分半后继续
    - 建树过程则是一个数一个数地 Partition，每次都定好这个数的位置再走下一个

平衡二叉查找树 —AVL 树#

解决二叉查找树中的退化问题

基础知识#

背景
- 发明者：AV、L，AV 的贡献更大
- 年代：1962 年
- [神经网络也诞生于这个年代]
性质
- 本质上也是二叉排序树，拥有二叉排序树的所有性质
- 添加性质：左、右子树的高度差不超过 1 [左、右子树差不多大]
⭐平衡条件、平衡调整

[进一步] 思考#

高度为 H 的 BS、AVL 树，所包含的结点数量在什么范围？

[二叉树通用上限：2 ^ H - 1]
<BS> H ~ 2 ^ H - 1
<AVL> low(H - 2) + low(H - 1) + 1 ~ 2 ^ H - 1
- 即 1.5 ^ H ~ 2 ^ H - 1，low (H) 代表高度为 H 的 AVL 树的最少结点数
- 左边界是一个斐波那契数列
  - 其增长速度为 1.618 ^ n ≈ 1.5 ^ n 【可用来预估】
- 👉结点数量和高度之间的关系为对数关系，所以查找效率是 O (logN) 级别
❓ [进一步] 普通的二叉排序树的查找效率一定比 AVL 树差吗？
- 不一定，取决于插入序列的顺序，但是 AVL 树的下限高
- 【引申】
  - 树高 = 生命长度，结点数量 = 生命财富，不同的算法，结果不一样
  - 教育提高的是底线，而不是上限，上限取决于能力和运气
    - 上限很大程度取决于一个不可选择的插入序列，听天由命

调整⭐#

插入 / 删除 + 调整：插入操作与二叉排序树一致，关键在于调整 [⭐抓着哪个结点旋]

旋转#

[失衡的时候使用的基本操作]

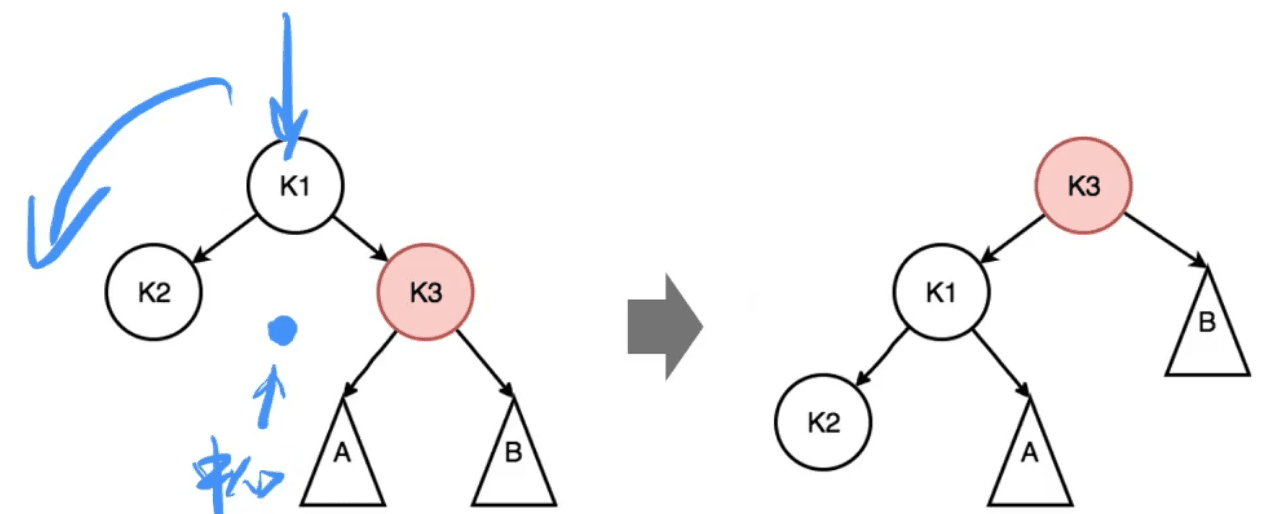

左旋
- 抓着根结点，以中心点向左旋转
  - K3 变成根结点
  - K1 成为 K3 的左子树
  - K3 原本的左子树 A 成为 K1 的右子树 [因为 K3> A > K1]
- "叶结点" 深度变化：A 不变，B - 1，K2 + 1
  - 👉子树树高变化：左子树 + 1，右子树 - 1

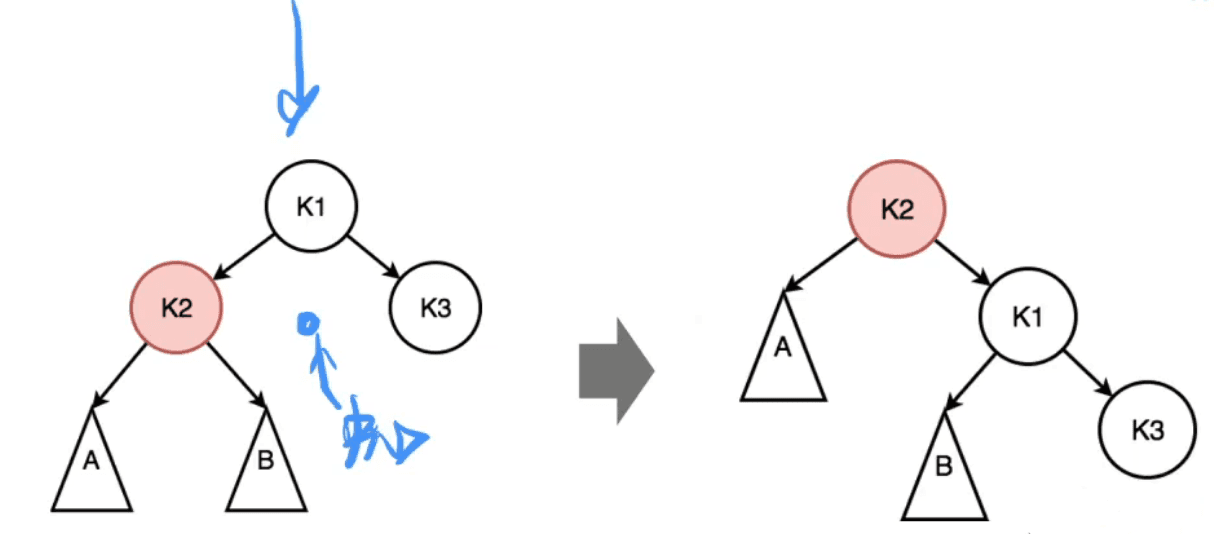

右旋
- 抓着根结点，以中心点向右旋转
  - K2 变成根结点
  - K1 成为 K2 的右子树
  - K2 原本的右子树 B 成为 K1 的左子树 [因为 K2 < B < K1]
- "叶结点" 深度变化：A - 1，B 不变，K3 + 1
  - 👉子树树高变化：左子树 - 1，右子树 + 1
左、右旋是对称操作，本质上影响的是子树的树高

失衡类型 && 调整策略#

判断场景：回溯过程中，第一次发现失衡时，只要失衡就调整
情况对称：LL ——RR ，LR——RL

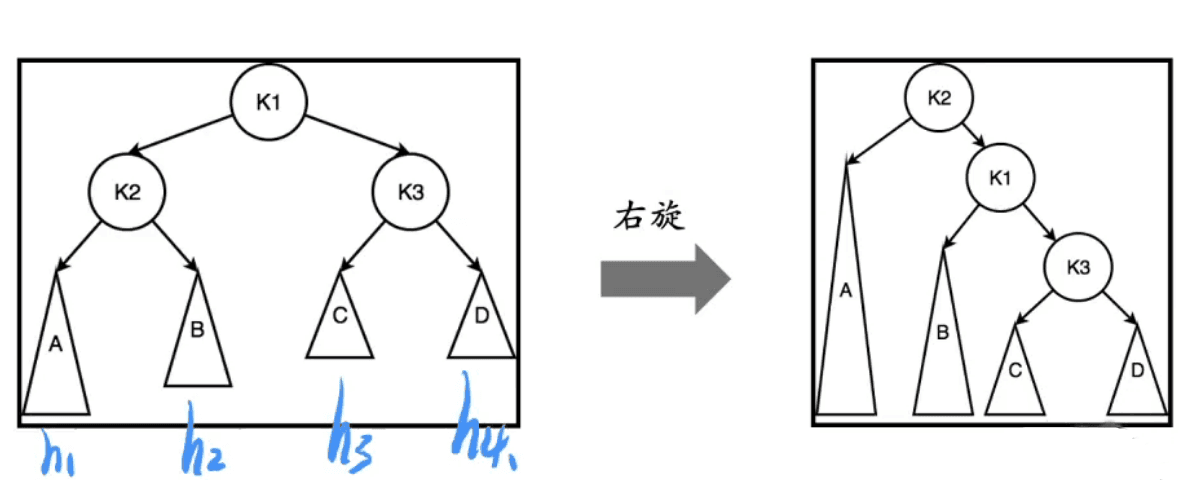

① LL

⭐关键关键⭐：分析 h1、h2、h3、h4 之间的关系 [写等式]
- 分析
  - 一个一个插入，新插入的结点一定是到 A 子树导致的 LL 型失衡 [删，也是一个一个删]
  - 插入前，一定是平衡的
  - 插入后，K1 的左子树比右子树高出 2
    - 即 h (K2) = h (K3) + 2，而
      - h(K2) = h1 + 1
      - h(K3) = max(h3, h4) + 1
- 等式关系 =>
  - h1 = max(h3, h4) + 2 = h2 + 1
  - [PS] |h3 - h4| <= 1
**<调整策略>** 大右旋。结果见上图，平衡分析见下：
- ① K1：左子树高度h2= 右子树高度max(h3, h4) + 1=h1 -1
- ② K2：左子树高度h1= 右子树高度h2 + 1
- 已平衡，且可以说是平衡得可怕

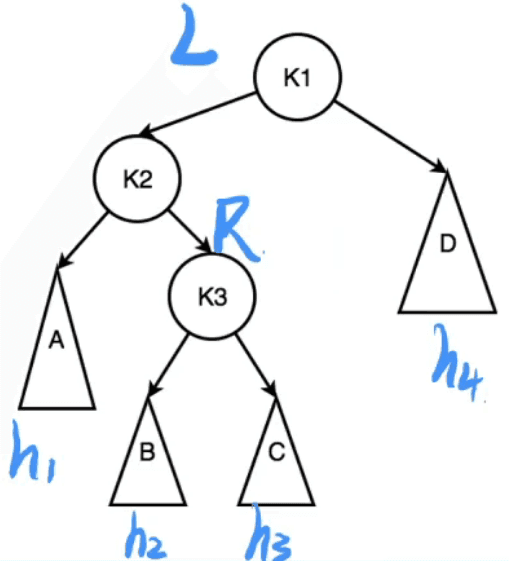

② LR

⭐关键关键⭐：分析 h1、h2、h3、h4 之间的关系 [写等式]
- 分析
  - 一个一个插入，新插入的结点一定是到 B / C 子树导致的 LR 型失衡
  - 插入前，一定是平衡的
  - 插入后，K1 的左子树比右子树高出 2
    - 即 h (K2) = h (D) + 2，而
      - h(K2) = max(h2, h3) + 2
      - h(D) = h4
- 等式关系 =>
  - max(h2, h3) = h4 = h1
  - [PS] |h2 - h3| <= 1

❗ 再次切记！判断始终发生在回溯过程中第一次失衡时，所以在此之前的所有子树都是平衡的

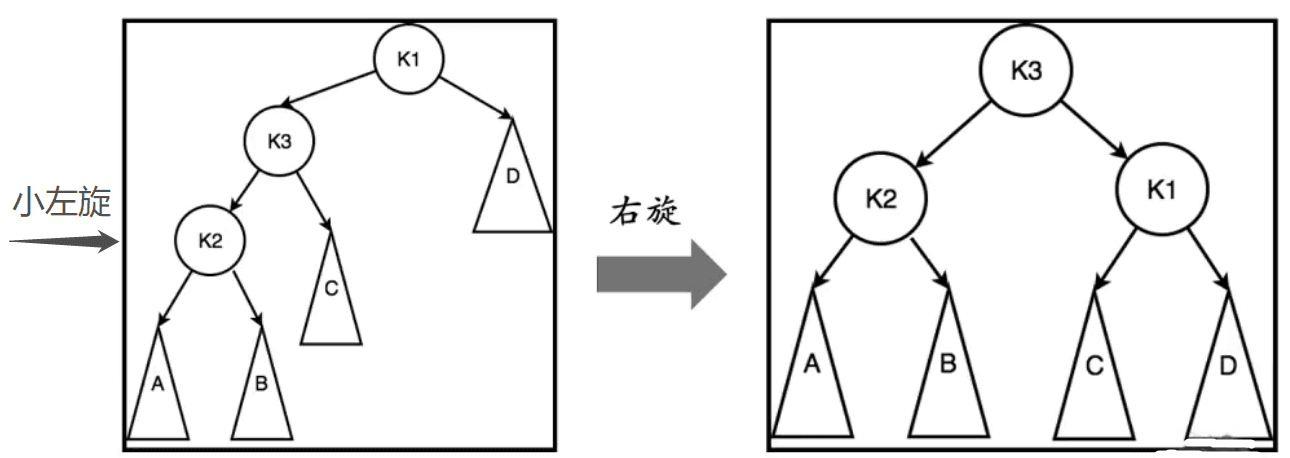

**<调整策略>** 小左旋 + 大右旋。结果见下图：
- 先小左旋转换成 LL 型，再大右旋 [LL 调整策略]
- 平衡分析
  - 很明显，左右子树的高度取决于 h1、h2、h3、h4
  - 而它们之间高度差不超过 1 [h2 或 h3 中的一个可能小 1]

调整策略小结#

发生在回溯阶段的，第一个失衡结点处
调整关键：四种情况下，ABCD 四棵子树的树高关系
四种情况
- LL、LR：最后都需要大右旋
  - LL，大右旋
  - LR，先小左旋，再大右旋
- RL、RR：最后都需要大左旋
  - RL，先小右旋，再大左旋
  - RR，大左旋

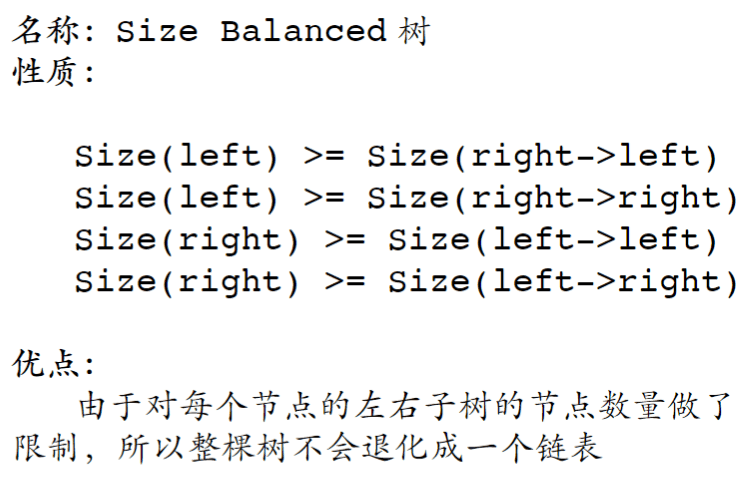

[平衡二叉查找树 —SBTree]#

AVL 通过树高进行平衡，而 SBTree 是通过结点数量进行平衡
参考 AVL 的学习顺序：平衡条件 + 平衡调整 [插入、删除]

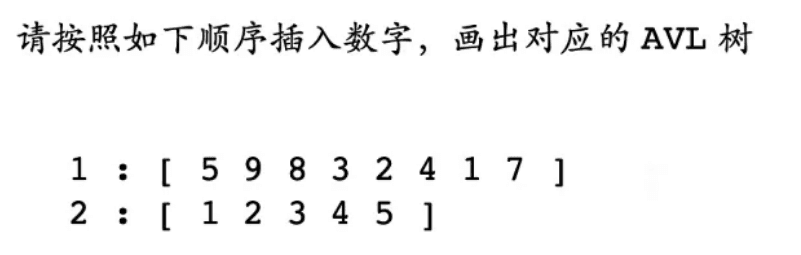

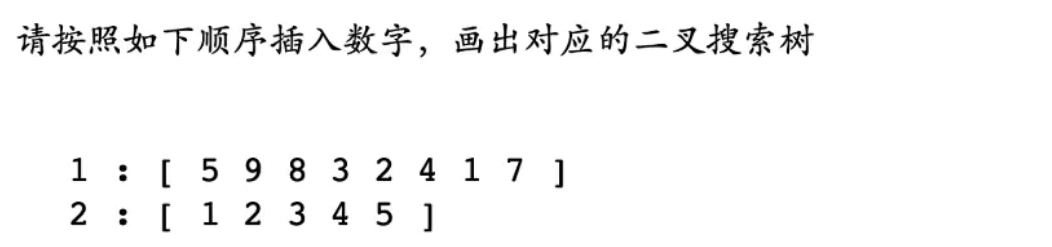

随堂练习#

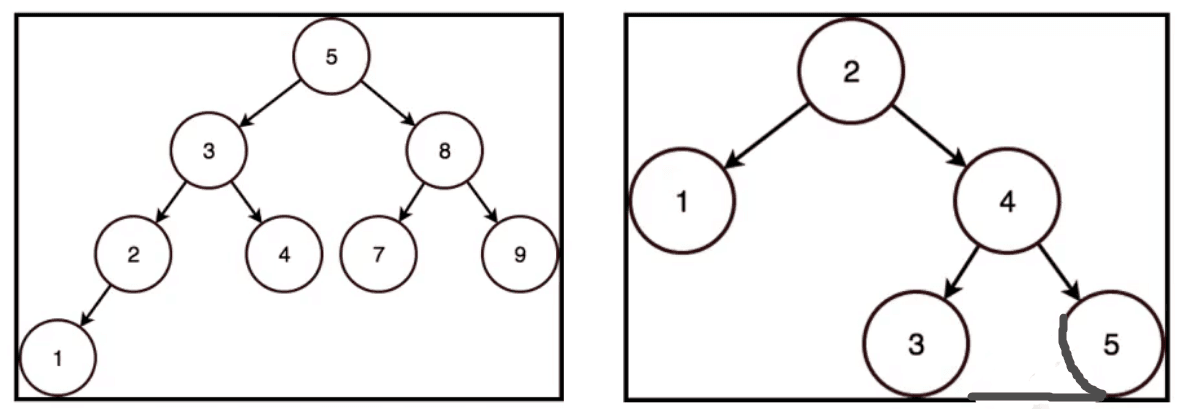

第二个序列组成的二叉搜索树退化成了一个链表，插入顺序会影响结构
判断失衡时，从插入结点往上一步一步回溯，有失衡就马上调整

代码演示#

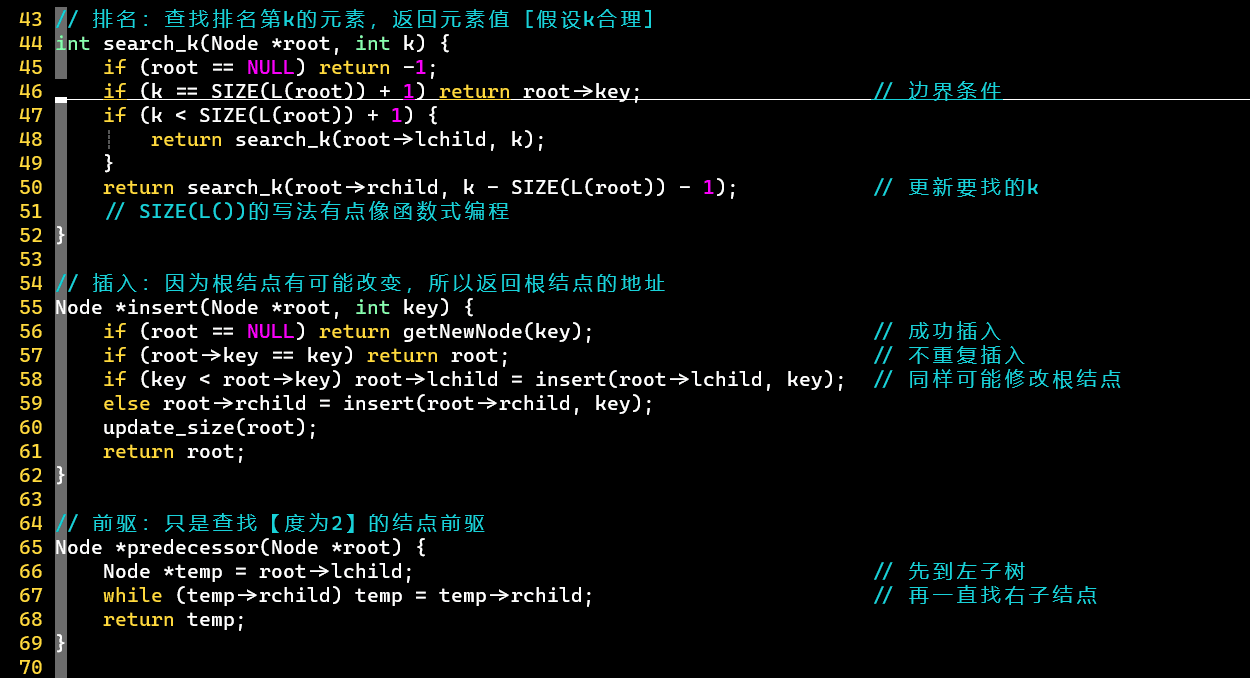

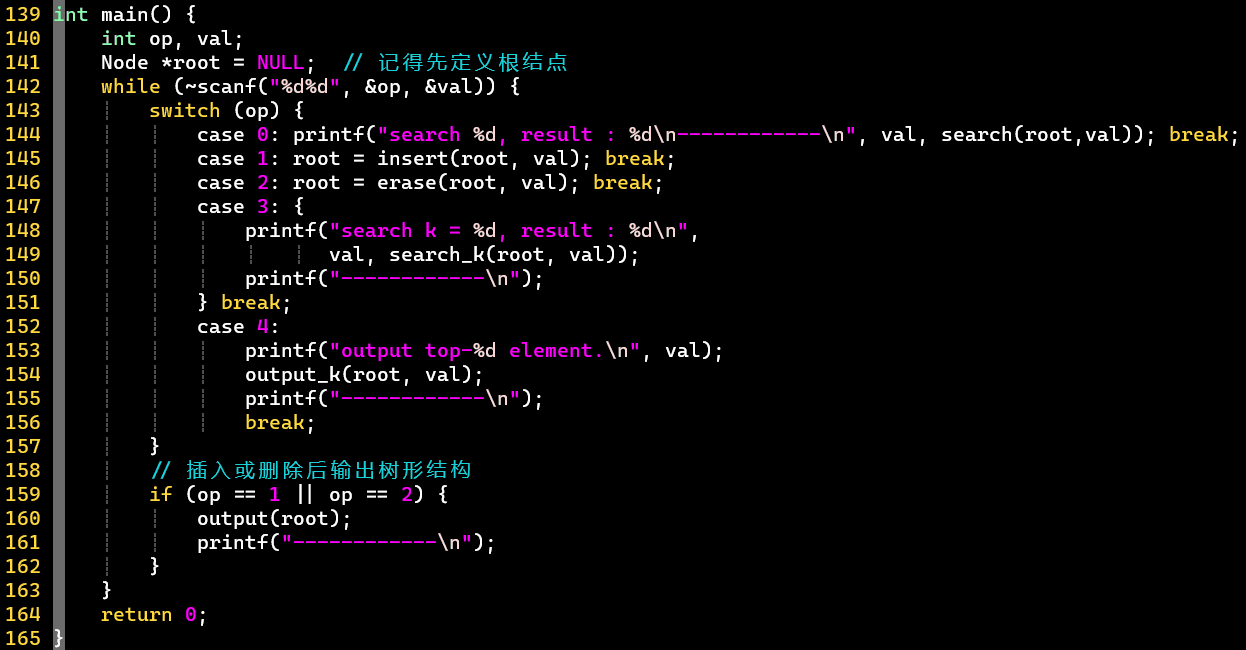

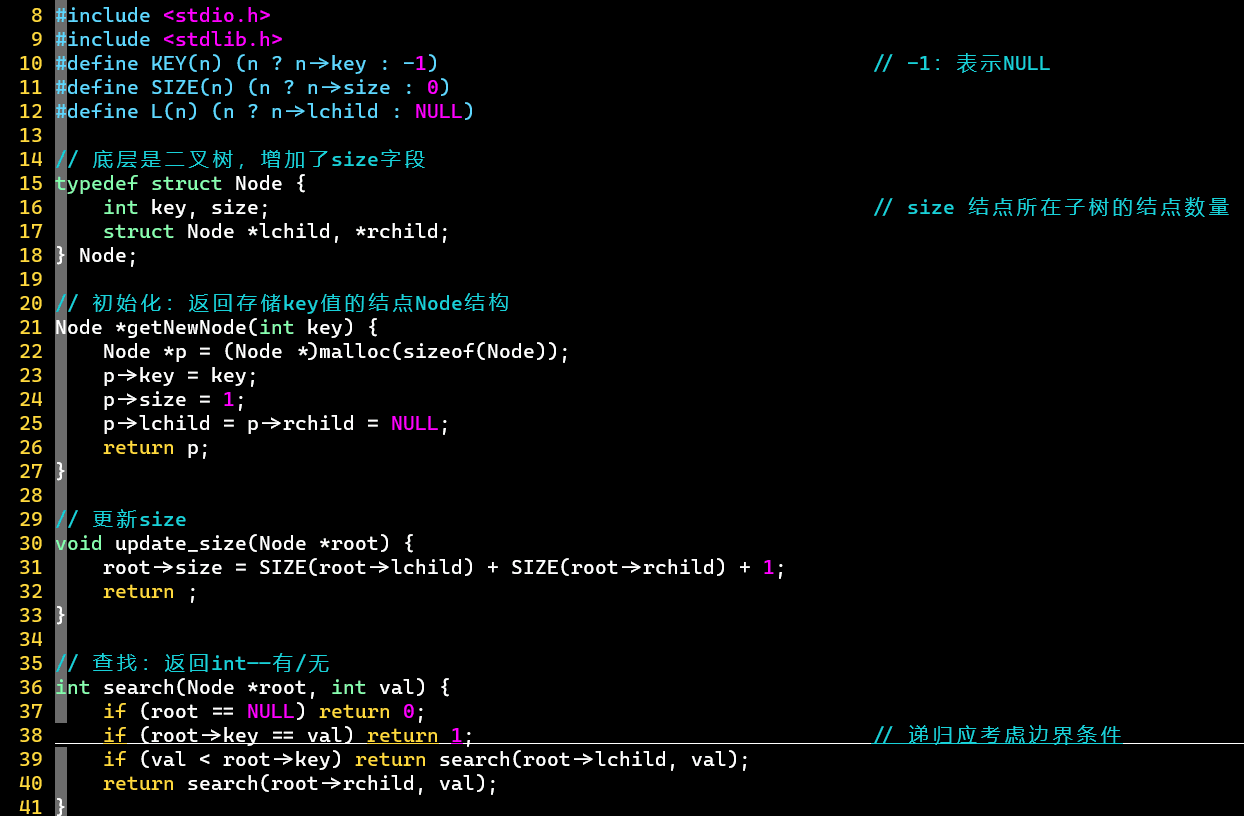

二叉排序树#

5 种基本操作：初始化、销毁、查找、插入、删除

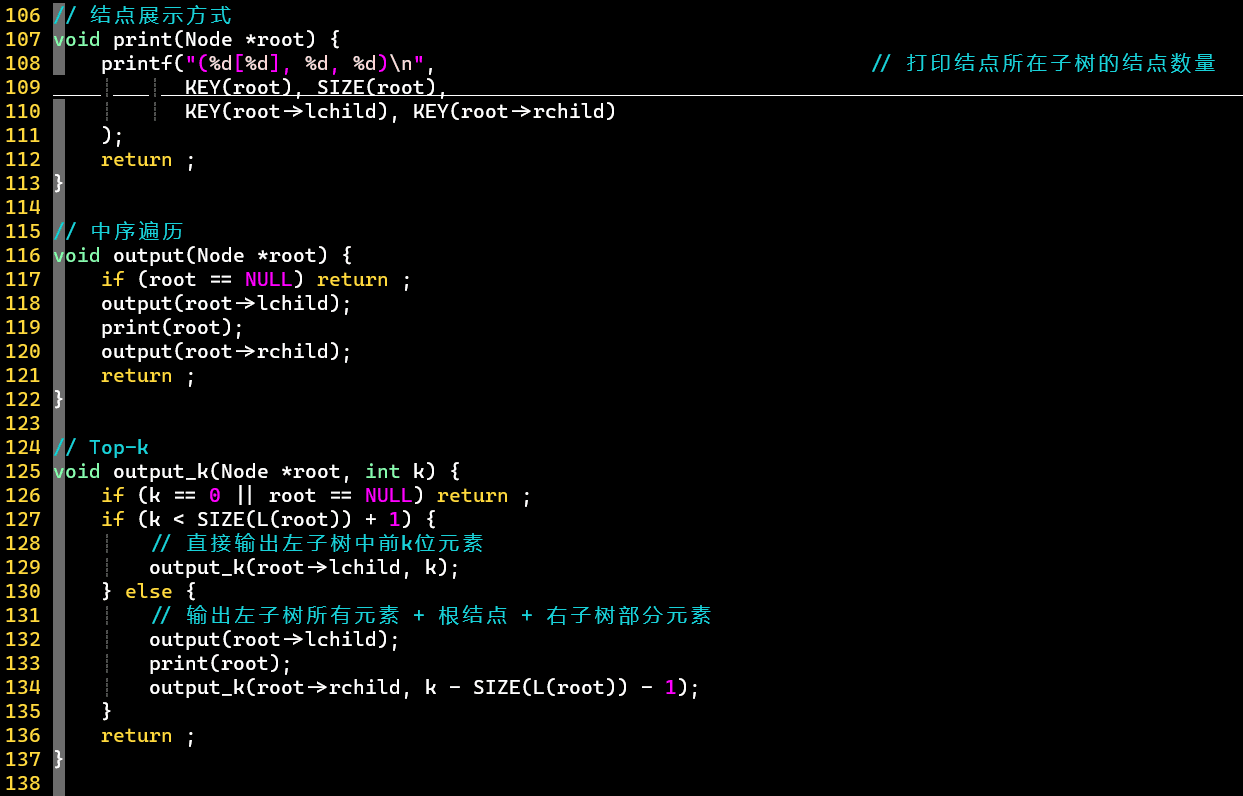

增加排序问题 [增加 size 字段]、Top-k 问题解答 [基于排序问题]
[PS]
- 找前驱存在 bug：度为 1 或 0 的结点的前驱不一定存在于子树中，但此场景不用管
- 递归必须考虑边界条件
- 学会用宏让代码更美观
- 分析二叉树基本都是讨论三种情况：左、根、右

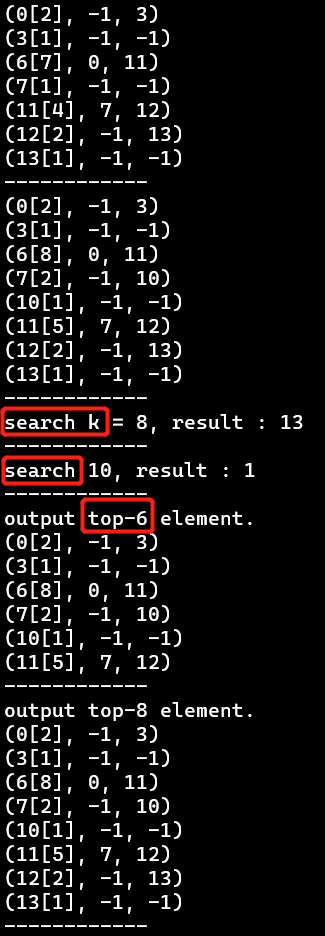

部分结果

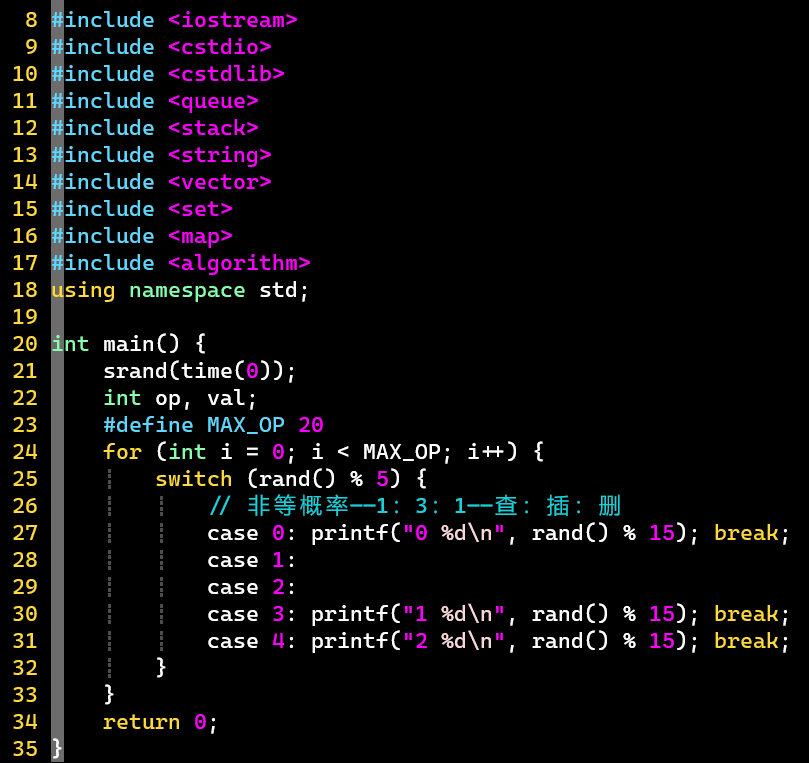

【附】随机生成输入操作的代码

生成非等比例的操作类型

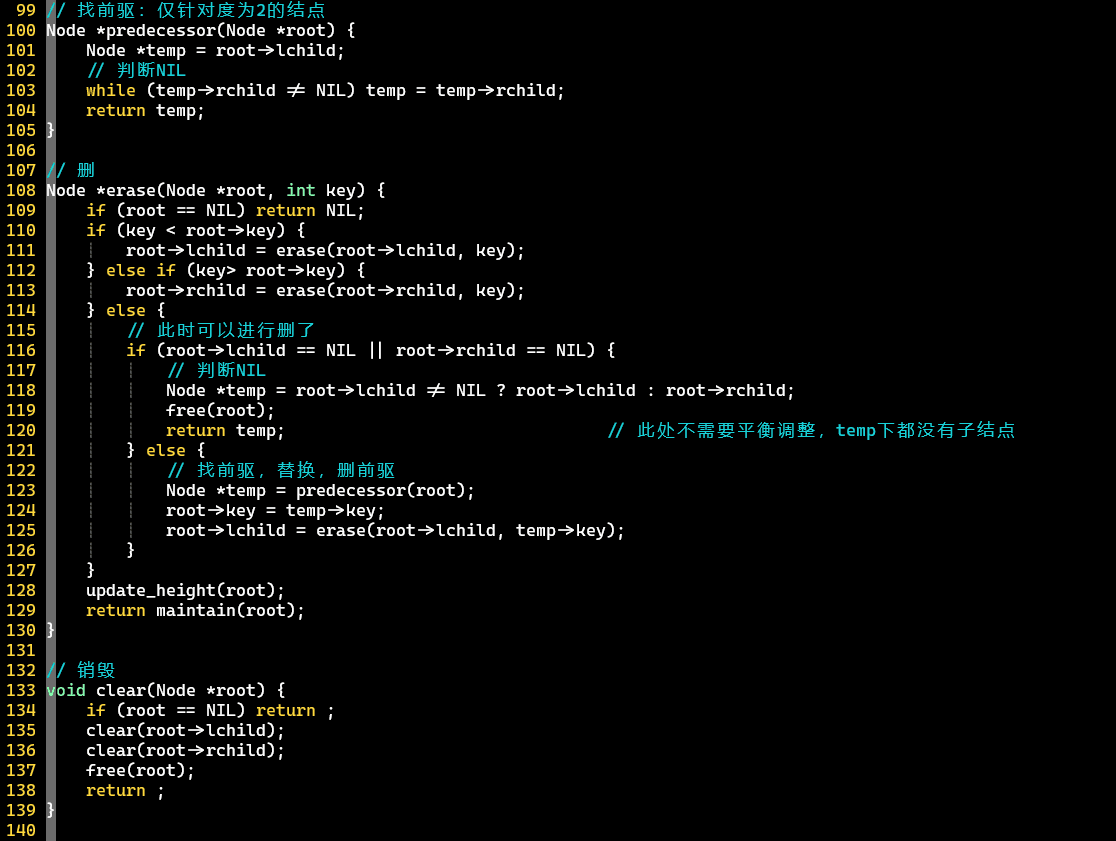

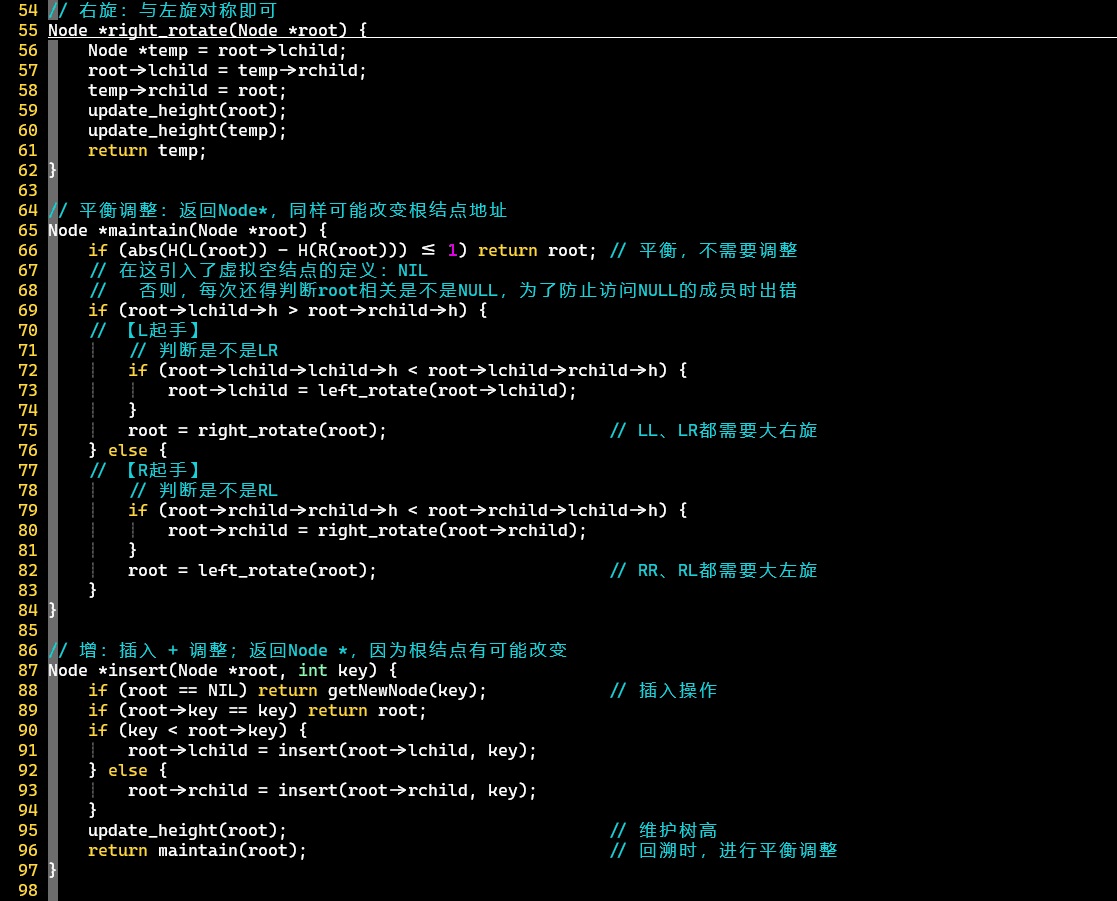

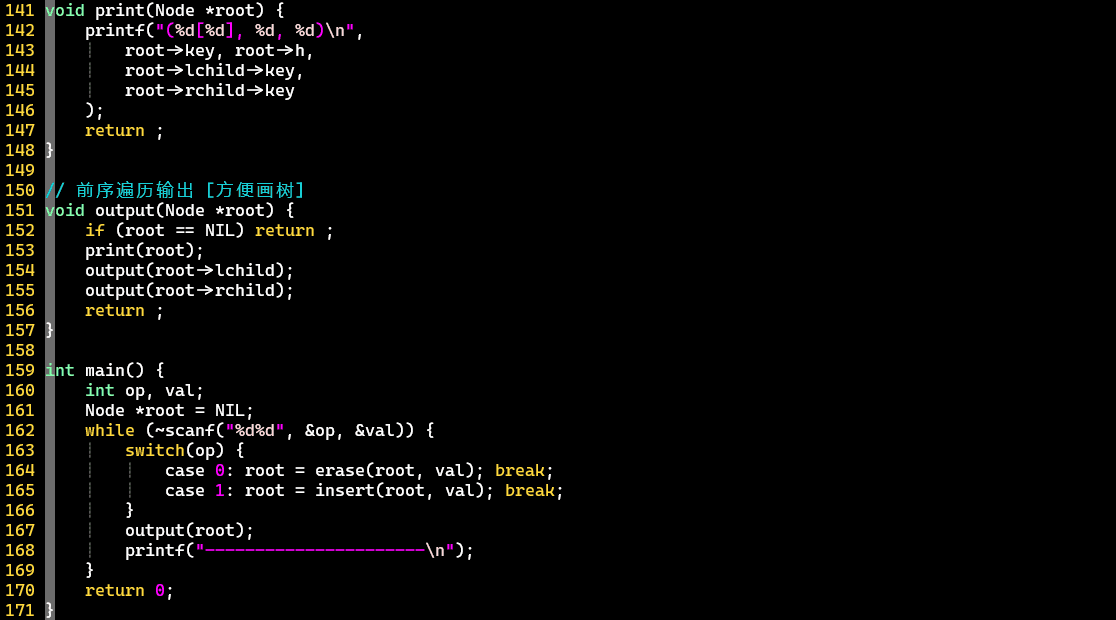

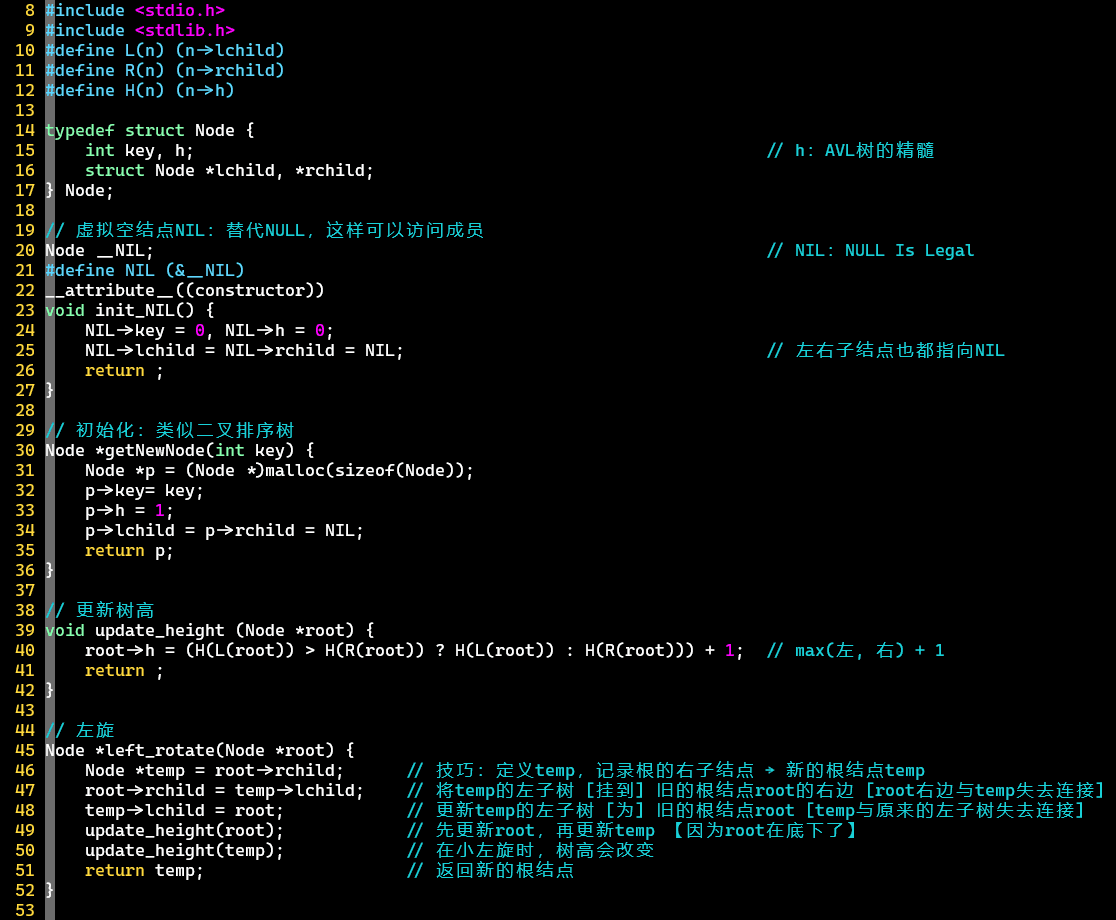

AVL 树#

插入和删除后，注意重新计算树高【时刻记得维护结构定义】
- 插入 / 删除结点时 + 左旋 / 右旋调整时
⭐引入了 NIL 结点，代替 NULL🆒[红黑树也需要用到]
- NULL 不可访问
- NIL 是一个实际结点，可以访问
- 【方便代码实现】
LL、LR 以及 RL、RR 最后一个操作分别都是大右旋以及大左旋

附加知识点#

分析二叉树情况时，基本都是分三种情况：左、根、右

思考点#

普通的二叉排序树的查找效率一定比 AVL 树差吗？
- 不一定，取决于插入序列的顺序，但是 AVL 树的下限高
- 【引申】
  - 树高 = 生命长度，结点数量 = 生命财富，不同的算法，结果不一样
  - 教育提高的是底线，而不是上限，上限取决于能力和运气
    - 上限很大程度取决于一个不可选择的插入序列，听天由命

Tips#

学 C++ 的前提：系统编程、网络知识、算法结构、C 语言
所谓算法设计及分析能力：分类讨论 [分几种情况] 及归纳总结 [多种情况合为一种] 的能力
